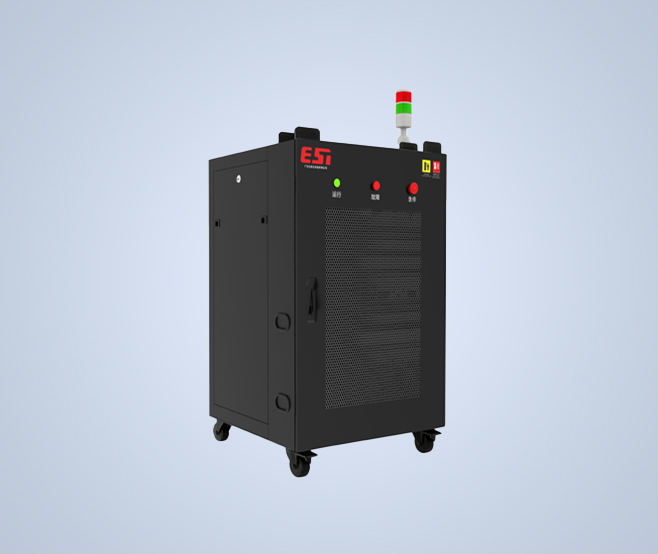

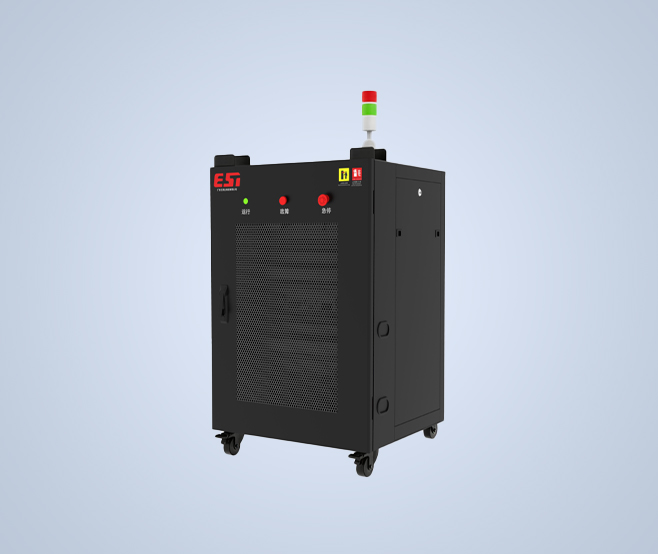

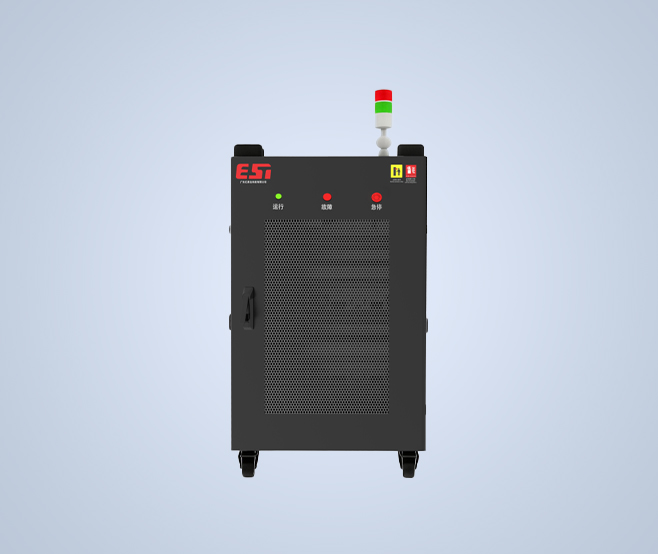

EST-BT60V～150V Medium voltage - est group-Becoming a leader in comprehensive service platforms for the global new energy battery industry

设备概述

本设备主要用于高功率、高能量二次电池、汽车及储能动力电池的电性能测试，如：工况循环寿命测试、电池循环寿命试验、容量测试、直流内阻测试、充放电特性测试、深度放电试验、电池一致性测试、倍率充放电测试等，可实现充放电数据监测一体化，可提高测试过程中的能量利用效率，降低生产能耗，可兼容多种电压电流等级的电池模组进行电性能测试。

更可靠

采用前进风后抽风的方式，延长风扇寿命，优良的风道设计，提高散热性能。

更精准

高性能 DSP 控制器，高精度控制，高效的控制算法，降低损耗，提高系统稳定性。

更经济

支持高品质能量双向流动，节能绿色，智能风扇控制，高效节能，模块化并联设计，可满足各种定制需求。

更高效

设备输出响应快、纹波小、功率密度高、稳定性高，单通道独立控制，适配性更高。

设备参数

输入电源 AC380V±10% 50Hz 三相四线
充放电功率因数 ≥99%
THDi ≤5%
整机效率最高效率 90%
AC输入保护防浪涌、防孤岛、过欠频、过欠压、缺相保护、漏电保护、过温保护等
充放电电压范围 30V～150V 多种规格可供选择
设备电压常规型号 60V 100V 120V 150V
各型号放电最低电压 60V：5V 100V：10V 120V：10V 150V：15V
充放电电流范围 10A～500A 多种规格可供选择
电压和电流精度 ±0.05% F.S＋±0.05% R.D
通道数模块化设计，根据需求灵活搭配通道数量
充放电模式恒电压、恒电流、恒功率、恒流恒压、恒阻、电流脉冲、功率脉冲、工况模拟、直流内阻测试等。
截止条件电压、电流、相对时间、容量、温度等。
电流响应时间 10ms（10%~90% F.S）
电流切换时间 20ms（-90%~90% F.S）
通道并联支持通道并联，最高可并联到500A
中位机与上位机通讯方式基于TCP/IP协议
保护功能主机保护、超规格保护、急停保护、掉电数据保护、趋势保护、输出保护、通讯保护、程序保护、确认修改保护、反接保护、电压钳位保护、电压跳变保护、断线保护、绝缘保护等。
扩展通讯与方式支持巡检仪通讯、BMS系统和通讯，通讯方式：RS485和CAN通讯
辅助通道支持电压辅助通道和温度辅助通道

应用场景

动力电池组充放电测试系统是面向电动工具、两轮车、无人机、智能家居、工程机械用车等领域动力锂电池组而开发的高精密充放电测试设备，适用于实验室高精度测试和产线批量老化的应用场景，长期免校准可灵活并联满足不同电池组测试需求

汽车及储能动力电池的电性能测试

电池循环寿命试验

倍率放电测试
